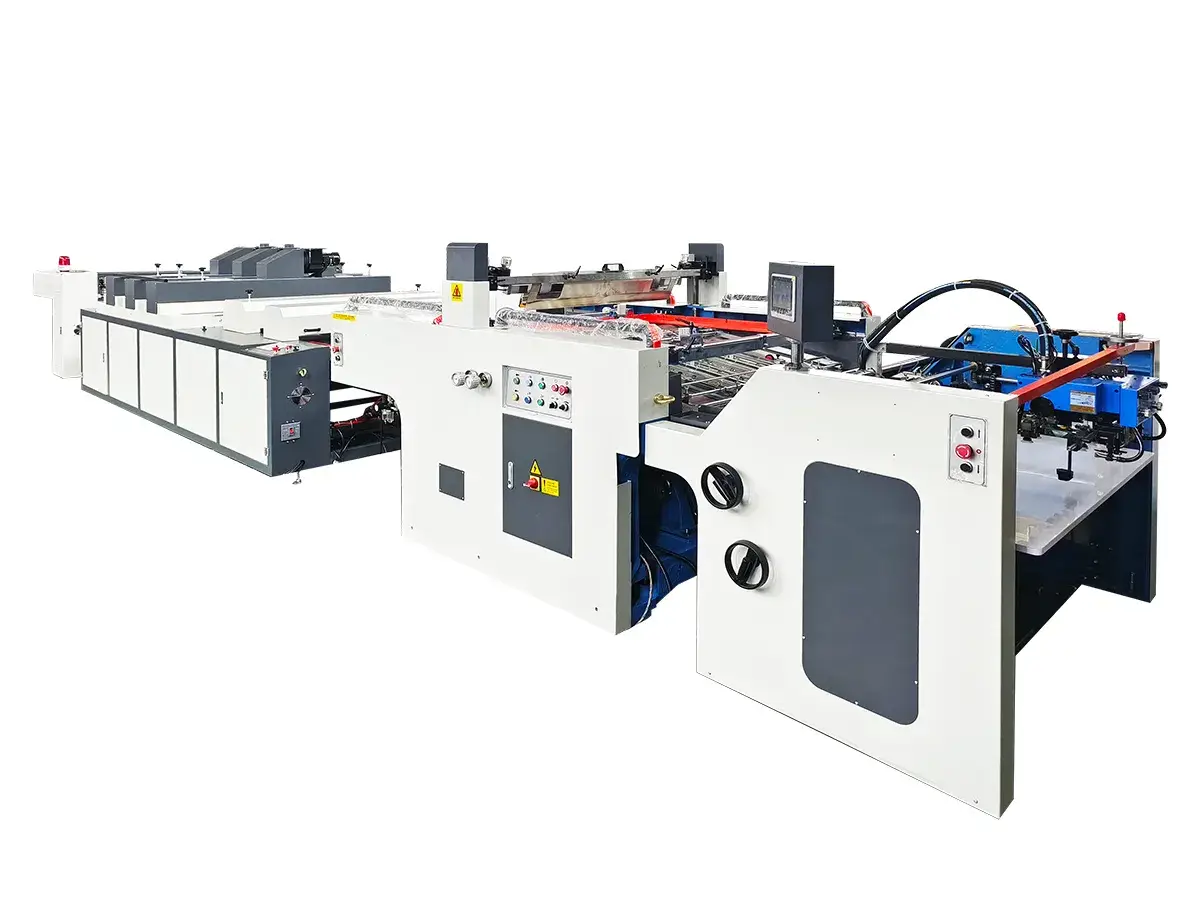

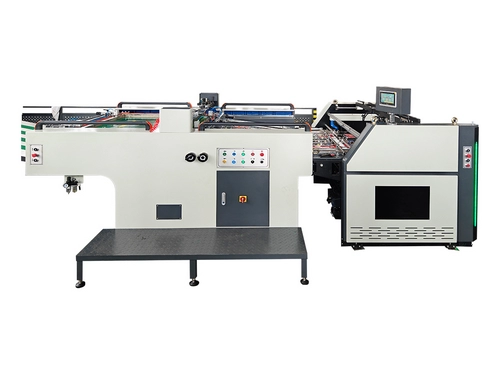

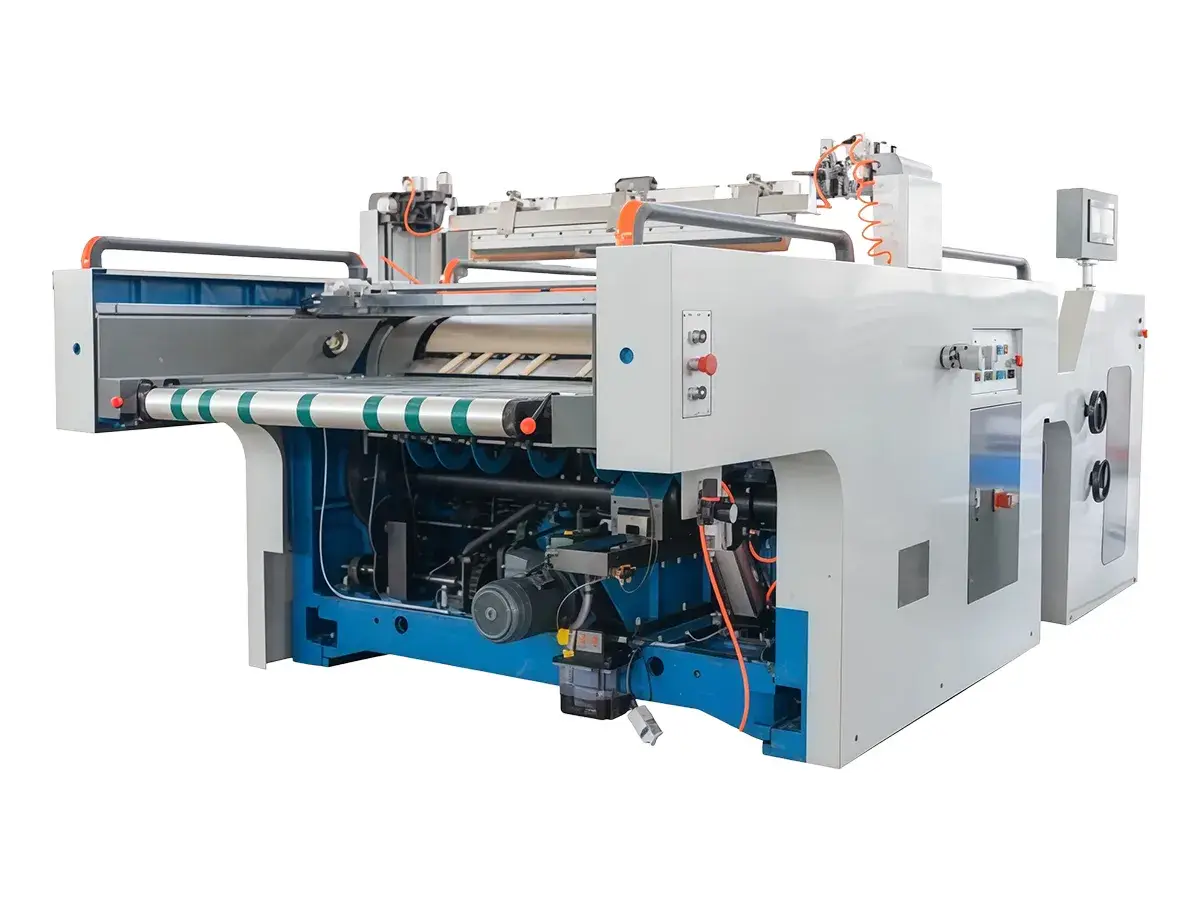

Máquina Automática de Serigrafía con Cilindro Basculante (Oscilante)
Diseñada para impresores que exigen la máxima precisión en la transferencia de tinta, un registro impecable y acabados UV versátiles en envases de papel y soportes especiales.
Mediante una sincronización perfecta entre el movimiento recíproco del cilindro y la presión controlada de la rasqueta, este equipo transfiere la tinta con total suavidad a través de la malla directo sobre el sustrato.
- Contacto dinámico y preciso: Durante el proceso, la pantalla y el sustrato mantienen una línea de contacto continua en movimiento, garantizando un control absoluto sobre la nitidez de la imagen y una cobertura de tinta sumamente estable, ideal para trabajos de alta exigencia.
- Versatilidad decorativa: Más allá del barnizado UV localizado (spot UV), la serie de cilindro oscilante maneja con soltura impresiones con tinta UV a uno o varios colores.
- Alto impacto visual: Una solución altamente práctica para la industria del envase que busca texturas enriquecidas, acabados sofisticados y una flexibilidad total en la impresión decorativa.

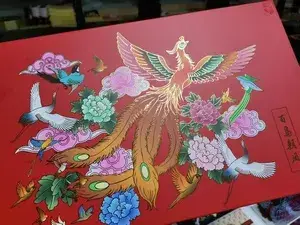

Envases y etiquetas a base de papel

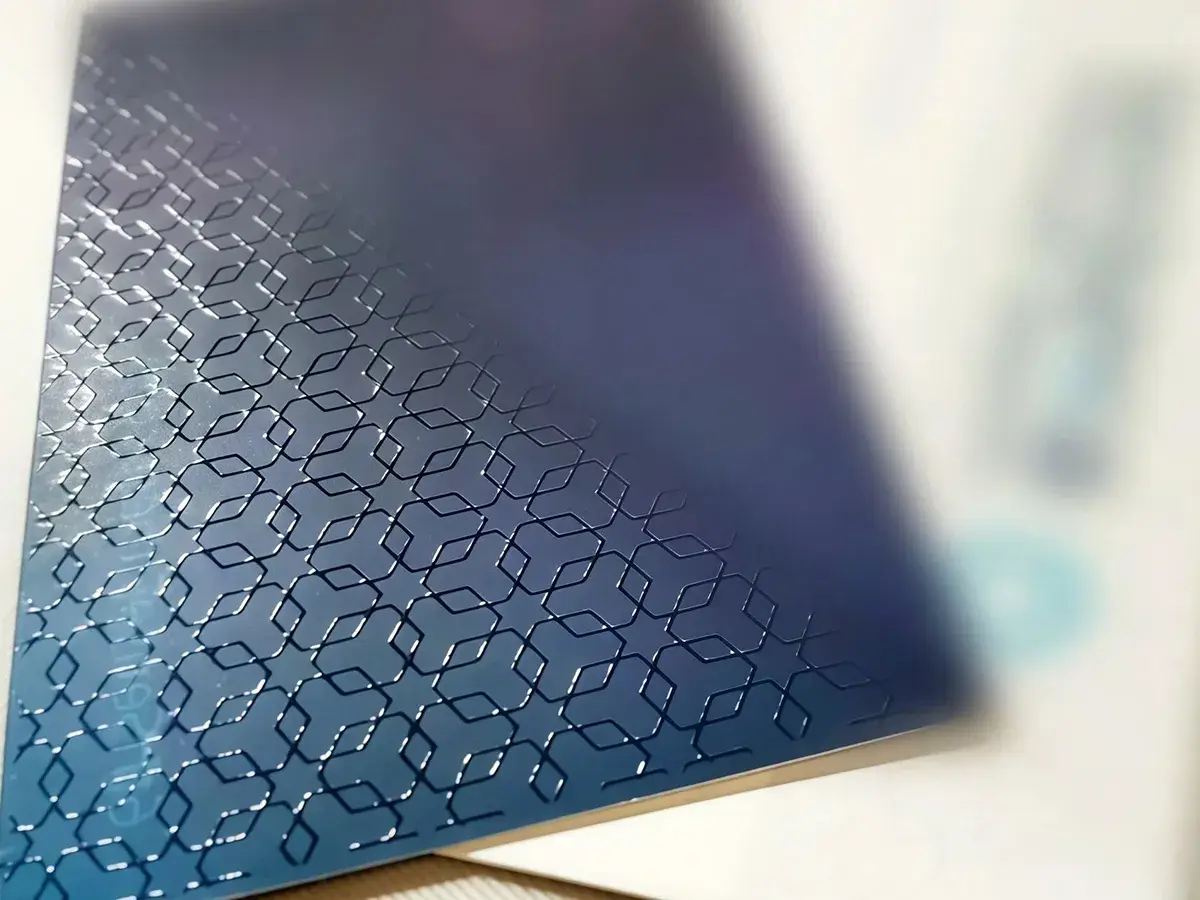

La máquina serigráfica automática de cilindro oscilante es adecuada para imprimir en varios sustratos a base de papel, incluidas cajas de regalo, cartones prémium como cajas de pasteles de luna y paquetes de cigarrillos, y etiquetas autoadhesivas. Es compatible con los requisitos de impresión decorativa en los que los productos de envasado necesitan colores ricos, una fuerte cobertura de tinta y efectos visuales especiales en superficies complejas o irregulares.

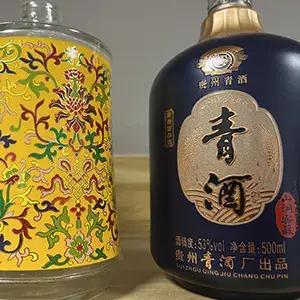

Aplicaciones de impresión por transferencia

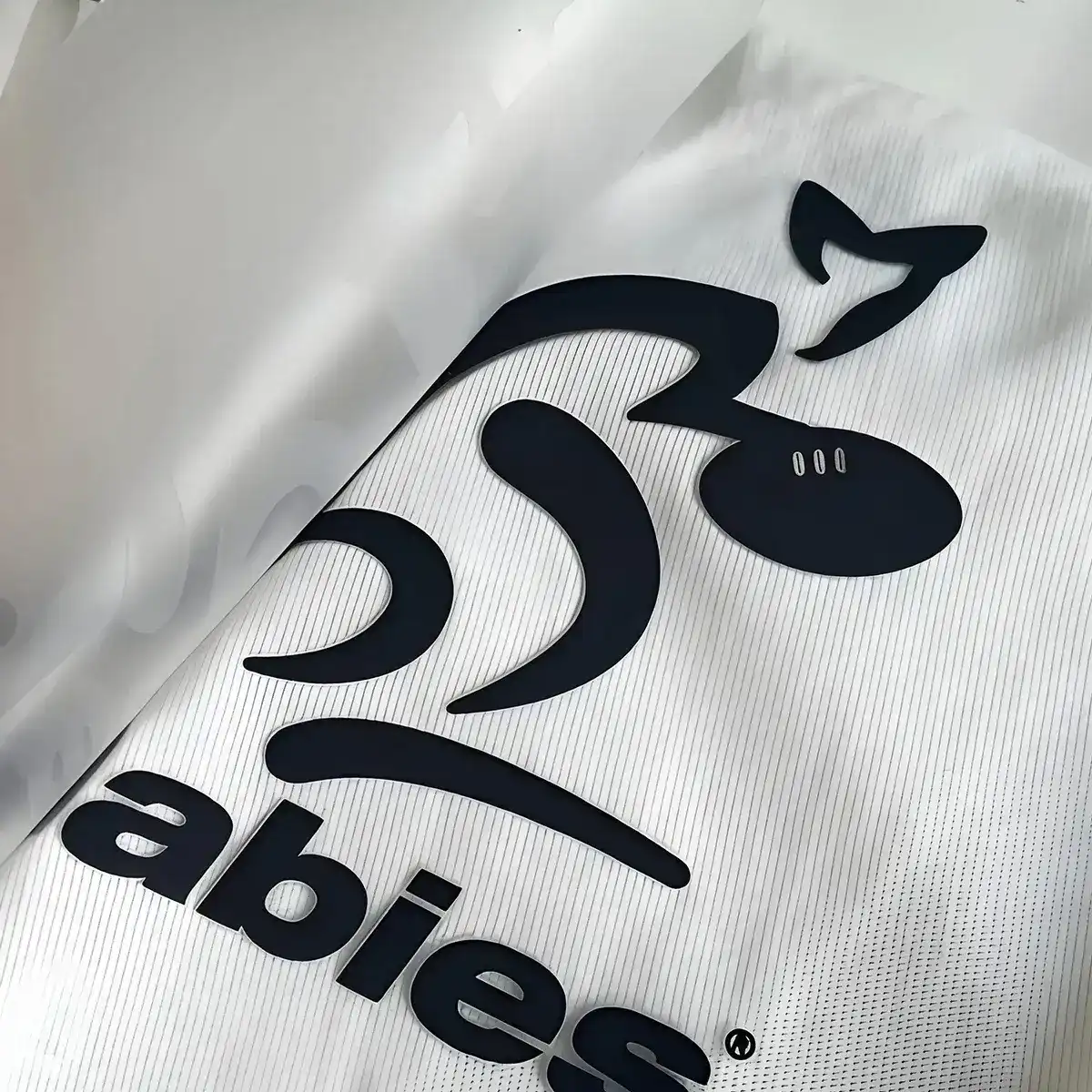

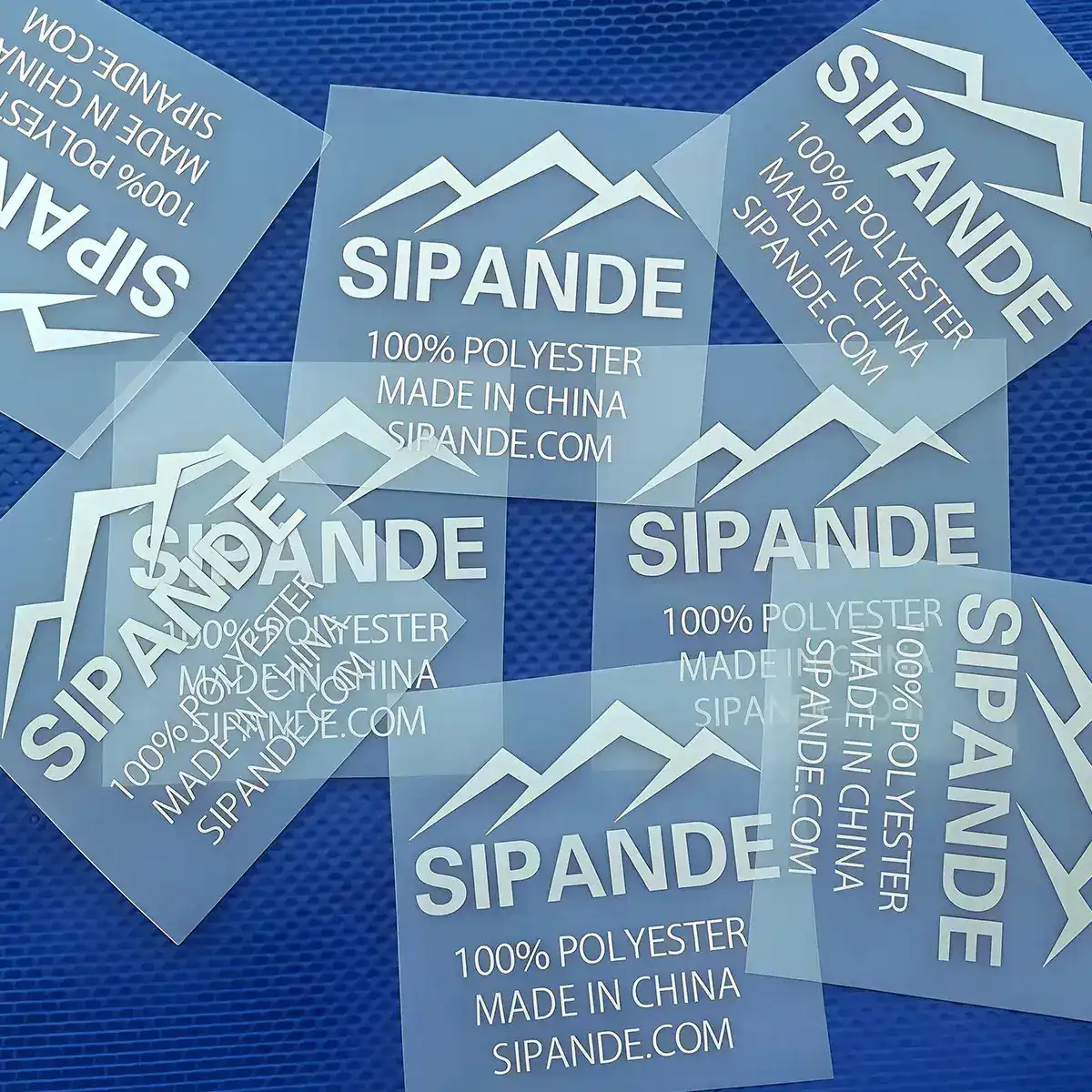

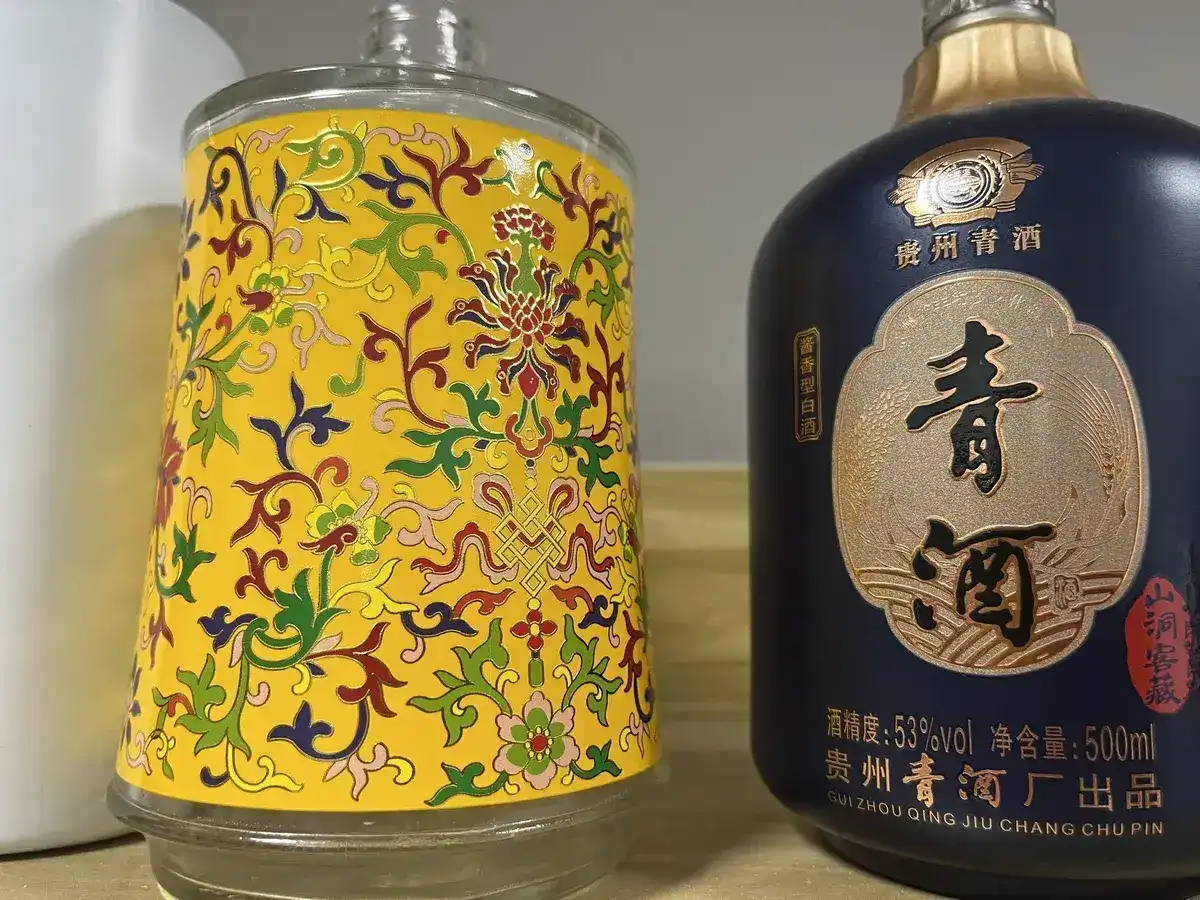

La máquina serigráfica automática de cilindro oscilante también puede imprimir patrones primero en papel de transferencia, los cuales luego se transfieren mediante procesos de transferencia térmica o calcomanías al agua sobre cerámica, vidrio, plástico, textiles y otros productos terminados. Esto hace que la máquina sea adecuada para fabricantes que producen gráficos decorativos para envases, bienes de consumo y productos industriales.
| Parametros | |
|
|
| Tamaño máx. de hoja (mm) | 780×540 | 1020×740 | 1700×1350 |
| Tamaño mín. de hoja (mm) | 350×270 | 500×350 | 750×500 |
| Área máx. de impresión (mm) | 780×520 | 1020×720 | 1650×1200 |
| Gramaje del sustrato (gsm) | 90-350 | 120-350 | 160-320 |
| Velocidad de impresión (pzas/h) | 500-3300 | 500-3000 | 600-2000 |
| Tamaño del marco de serigrafía (mm) | 940×940 | 1280×1140 | 1920×1630 |
| Potencia total (kW) | 7.8 | 8.2 | 18 |
| Peso total (kg) | 3800 | 4500 | 5800 |
| Dimensiones (L × An × Al) (mm) | 3100×2020×1270 | 3600×2350×1320 | 7250×2650×1700 |
- Accionamiento estable y control centralizado
La máquina serigráfica automática de cilindro oscilante utiliza un accionamiento de motor con freno de frecuencia variable y un control centralizado con PLC Mitsubishi. La pantalla táctil muestra todos los datos operativos clave, lo que hace que la operación de impresión sea más clara, sencilla y eficiente. - Detección automática de posicionamiento por fibra óptica
La detección por fibra óptica monitorea el posicionamiento de las hojas durante todo el proceso. Cuando no hay papel o se produce un atasco, el sistema eleva o baja automáticamente el mecanismo correspondiente, lo que reduce el desperdicio de papel y protege los materiales impresos. - Cilindro de impresión duradero de acero inoxidable 316L
El cilindro de impresión está fabricado en acero inoxidable 316L para garantizar precisión, durabilidad y un funcionamiento estable a largo plazo. El diseño de pinzas flexibles permite un rápido ajuste para diferentes grosores de papel, facilitando los cambios de producción. - Mesa de salida giratoria de 90° para una limpieza más sencilla
La mesa de salida se puede girar 90° para facilitar la limpieza de la pantalla. La posición del bastidor de serigrafía se puede ajustar hacia arriba y hacia abajo, hacia adelante y hacia atrás, y hacia la izquierda y hacia la derecha, lo que brinda a los operadores mayor flexibilidad durante la configuración y el ajuste del registro. - Sistema de lubricación centralizada
Los componentes principales de la transmisión se lubrican automáticamente, lo que ayuda a mantener la precisión operativa, reducir el desgaste y prolongar la vida útil de la máquina serigráfica automática de cilindro oscilante.
-

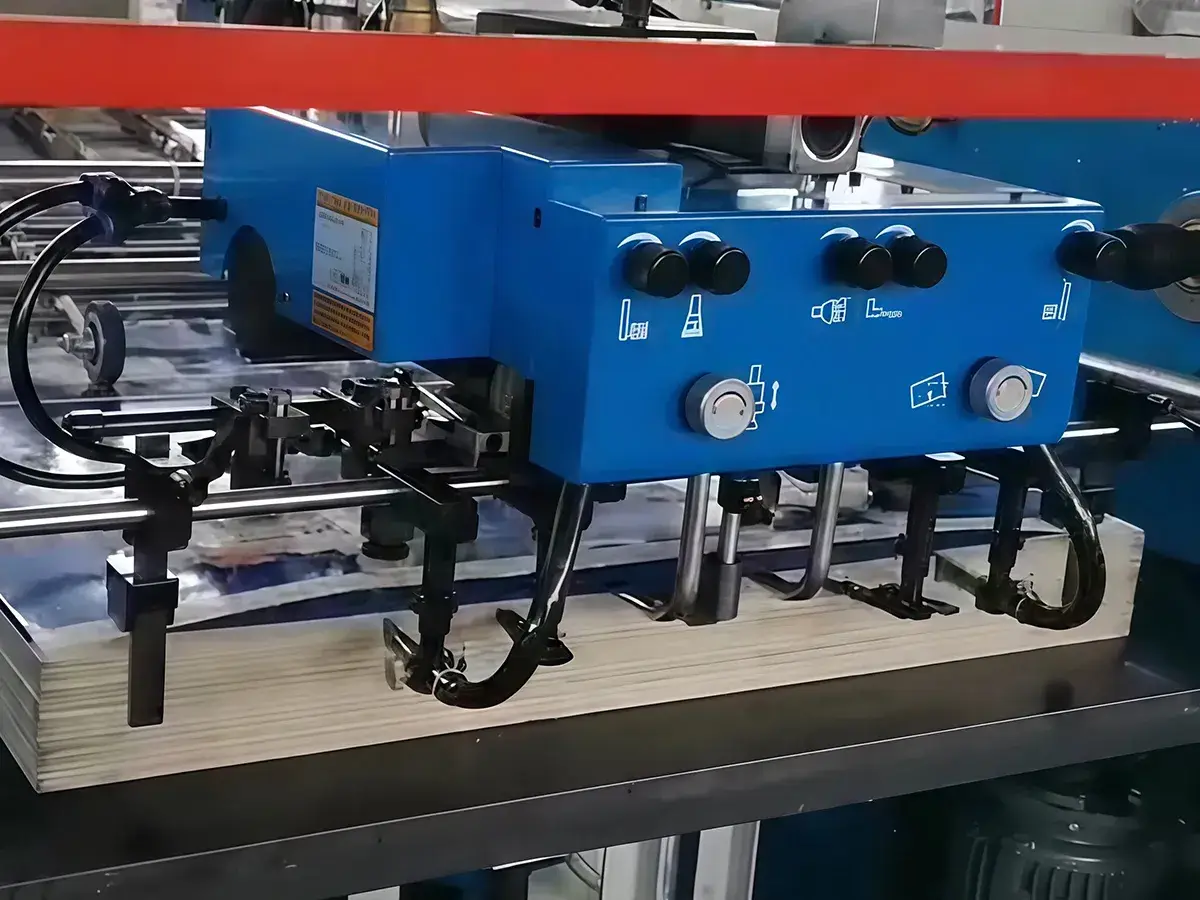

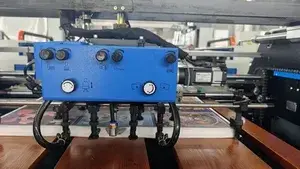

Sistema de recogida de hojas trasera tipo offsetLa máquina serigráfica automática de cilindro oscilante utiliza un sistema original de recogida de hojas trasera tipo offset para mantener una alimentación suave y estable de diferentes sustratos. Según el tipo de material y los requisitos de producción, los operadores pueden cambiar fácilmente entre la alimentación por solape y la alimentación de hoja única, lo que le otorga a la máquina una mayor flexibilidad para diversas aplicaciones de impresión.
-

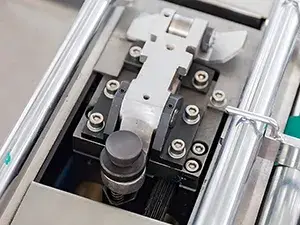

Sistema de escuadra de empuje y tiro de nuevo diseñoEl sistema de escuadra de empuje y tiro de nuevo diseño garantiza un posicionamiento estable de las hojas tanto para papel delgado como grueso. Esta estructura facilita los cambios de material y proporciona a la máquina serigráfica automática de cilindro oscilante una mejor precisión de alimentación en distintos tipos de sustratos.
-

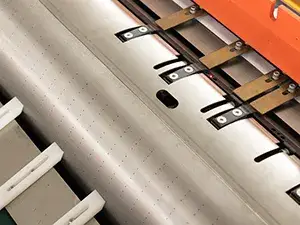

Cilindro de acero inoxidableEl cilindro de impresión de acero inoxidable es complejo y duradero. Las pinzas del cilindro están diseñadas para ser flexibles. Los orificios del cilindro están conectados con componentes de vacío y soplado de aire, lo que garantiza ajustes rápidos para diferentes grosores de papel.
-

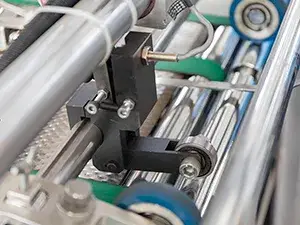

Detector de doble hoja (con opciones)El detector de doble hoja identifica las hojas superpuestas antes de que entren en la sección de impresión, lo que reduce los errores de alimentación, el desperdicio de papel y las posibles interrupciones en la producción.
