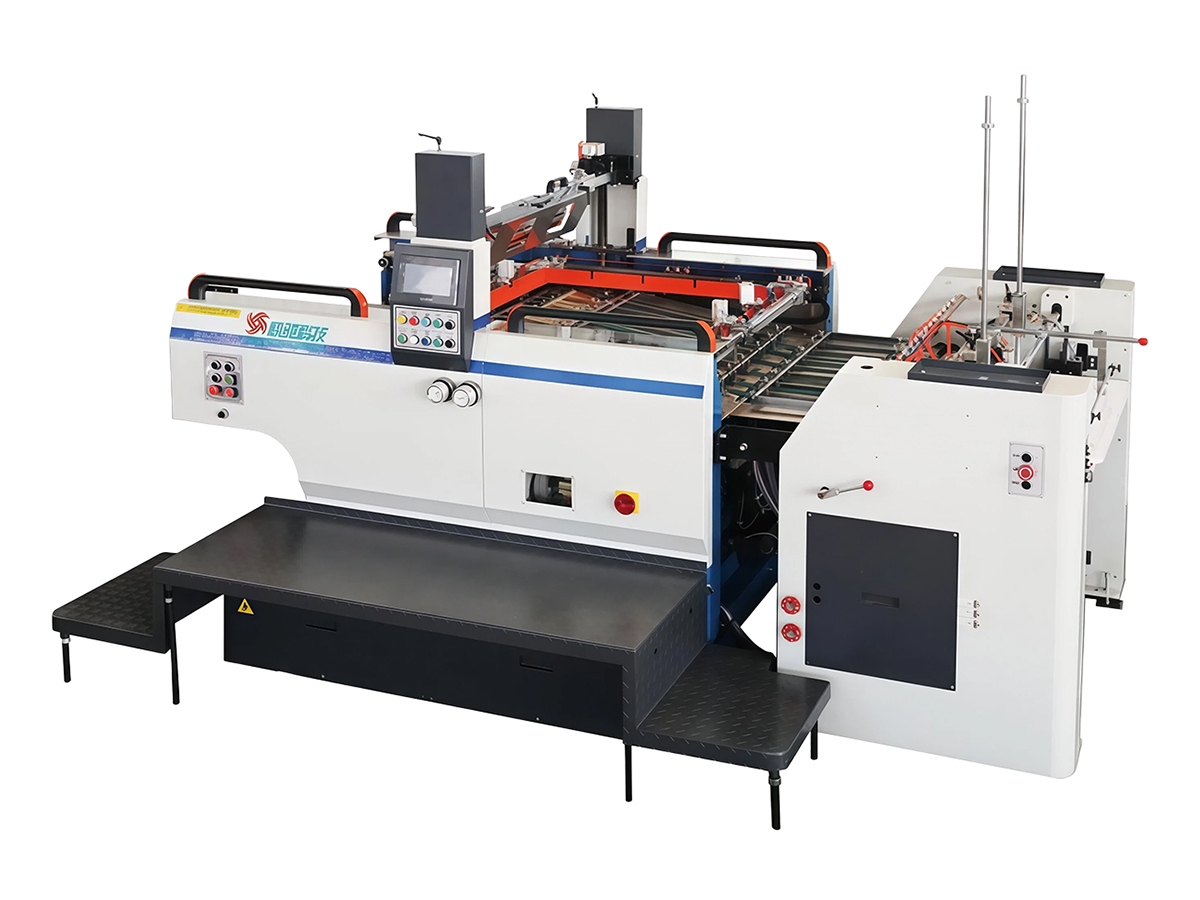

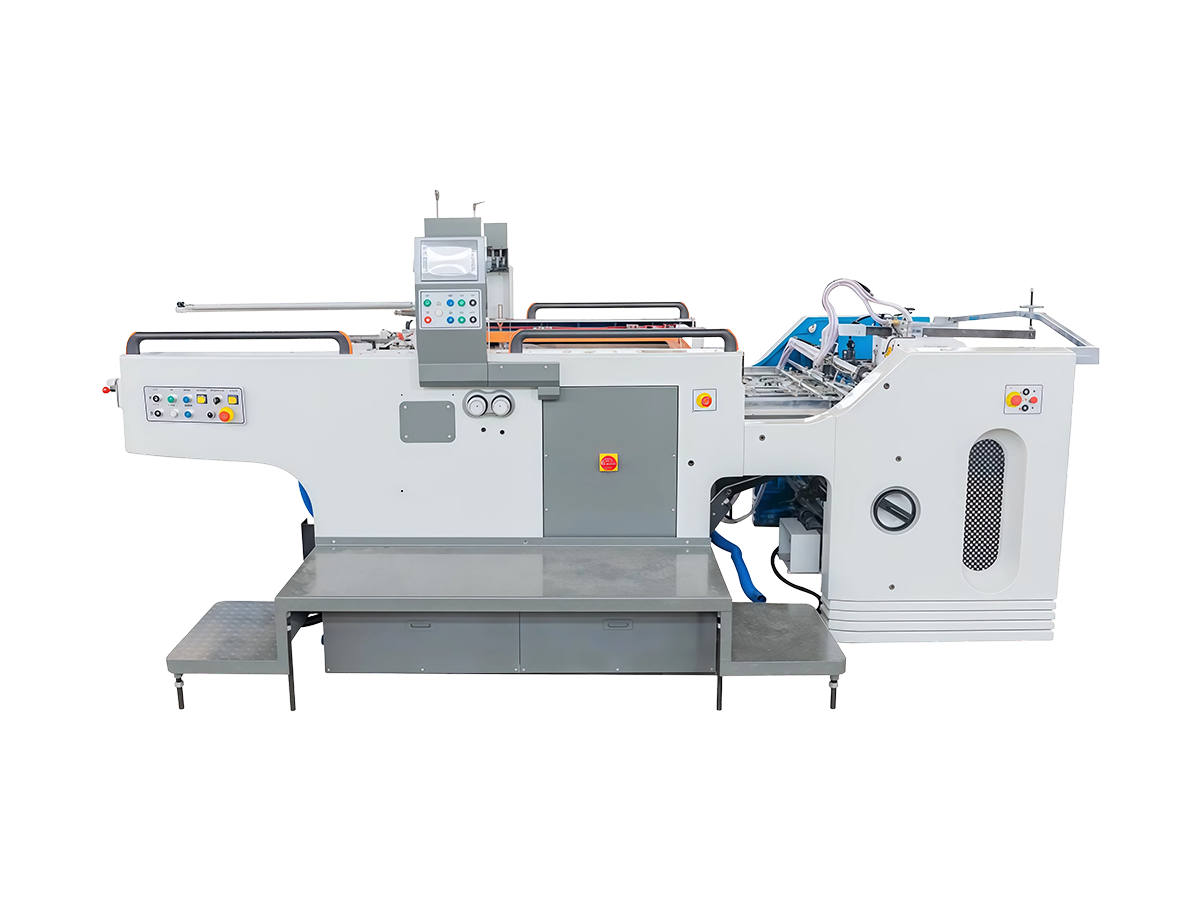

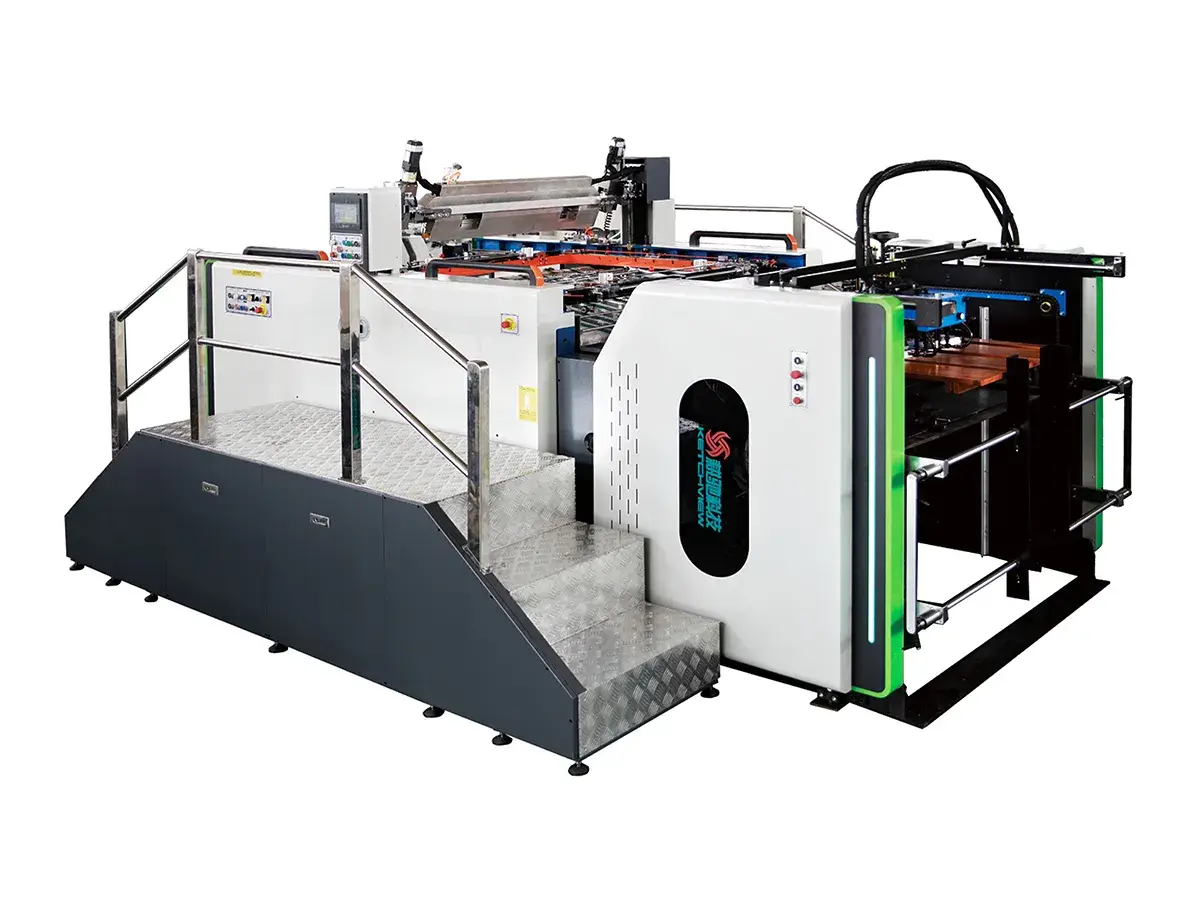

Máquina de Serigrafía de Cilindro STOP (o de Parada)
Para los fabricantes de envases y especialistas en impresión gráfica, la máquina serigráfica automática de cilindro STOP de la serie GST ofrece un control de pliegos inigualable, una precisión de registro milimétrica y el rendimiento de acabado UV indispensable para la serigrafía de alta gama sobre papel.
A diferencia del movimiento oscilante alternativo tradicional de 180°, su innovadora estructura de cilindro de parada utiliza un cilindro giratorio de 360° que se detiene estratégicamente en la posición de apertura de las pinzas. Esto garantiza que cada hoja sea capturada con total precisión antes de que comience el proceso de impresión.
- Registro impecable: El posicionamiento ultraestable de los pliegos minimiza los errores y te otorga un control absoluto sobre la sobreimpresión, un factor clave en envases sofisticados, barnizado UV localizado (spot UV) y efectos de tinta UV decorativa.
- Flujo continuo y sin interrupciones: Equipada con sistemas de alimentación y recogida sin paradas (non-stop), esta máquina reduce drásticamente los tiempos muertos por carga y descarga, manteniendo la línea de producción activa y altamente eficiente.
- Híbrida por excelencia: Al fusionar las ventajas del manejo de pliegos al estilo offset con la potencia de transferencia de la serigrafía, la serie GST es la solución perfecta para barnizados UV sectorizados, así como para impresiones a uno o varios colores con tintas UV sobre diversos soportes impresos.
La máquina serigráfica automática de cilindro de parada de la serie GST se utiliza principalmente para imprimir sobre sustratos a base de papel. También es adecuada para flujos de trabajo de impresión por transferencia, donde los patrones se imprimen primero en papel y luego se transfieren mediante procesos de transferencia por calor o calcomanías al agua..
| Modelo | |
|
|
|
|
| Tamaño máx. de hoja (mm) | 720/800×520 | 900×650 | 1060×900 | 1300×950 | 1450×1100 |
| Tamaño mín. de hoja (mm) | 350×270 | 350×270 | 560×350 | 590×540 | 700×500 |
| Área máx. de impresión (mm) | 760×510 | 880×630 | 1060×800 | 1300×760 | 1450×1050 |
| Gramaje del sustrato (gsm) | 90-250 | 90-250 | 90-420 | 90-450 | 128-300 |
| Precisión de registro (mm) | ≤0.08mm | ≤0.08mm | ≤0.08mm | ≤0.08mm | ≤0.08mm |
| Velocidad de impresión (pzas/h) | 400-3500 | 400-3200 | 500-4000 | 500-4000 | 600-2800 |
| Tamaño del marco de serigrafía (mm) | 880×880 / 940×940 | 1120×1070 | 1300×1170 | 1550×1170 | 1700×1570 |
| Potencia total (kW) | 9 | 9 | 12 | 11 | 13 |
| Peso total (kg) | 3500 | 3800 | 5500 | 5700 | 7500 |
| Dimensiones (L × An × Al) (mm) | 3200×2240×1680 | 3400×2750×1850 | 3800×3110×1750 | 3750×3350×1750 | 3750×3100×1750 |
- Sistema de cilindro de parada para un registro preciso: El cilindro giratorio de 360° se detiene en la posición de la abertura de las pinzas para que cada hoja se alimente con precisión en las pinzas antes de imprimir. Esta estructura proporciona al proceso de impresión un mejor posicionamiento de las hojas y un registro más estable.
- Alimentador y salida sin paradas para una mayor eficiencia: El diseño de alimentación y salida sin paradas reduce el tiempo de espera durante la carga y recogida de hojas, lo que permite que el proceso de impresión funcione de forma más continua.

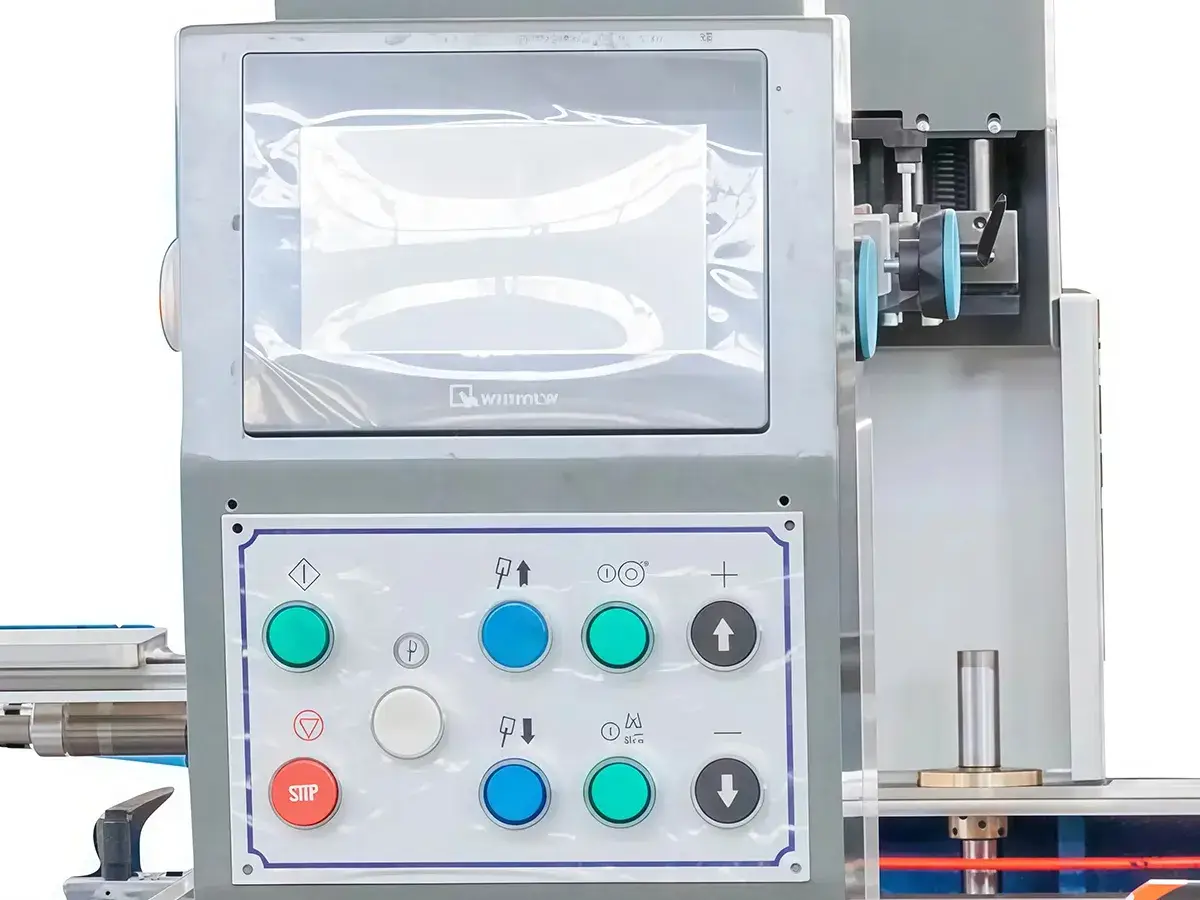

- Control PLC Mitsubishi con pantalla táctil a color de 7 pulgadas: La máquina serigráfica automática de cilindro de parada de la serie GST utiliza un control centralizado PLC Mitsubishi, mientras que la pantalla táctil a todo color de 7 pulgadas muestra claramente los datos de las funciones clave para facilitar su manejo y ajuste.
- Detección automática de posicionamiento por fibra óptica: El sistema de detección de todo el proceso monitorea fallas en la línea, hojas faltantes y atascos de papel. Cuando ocurre un problema, la rasqueta puede elevarse automáticamente y el sistema puede detenerse o continuar según las condiciones de operación, reduciendo el desperdicio de papel durante la producción.
- Cilindro de impresión de acero inoxidable 316L: El cilindro de impresión de precisión está hecho de acero inoxidable 316L para garantizar durabilidad y estabilidad operativa a largo plazo. La estructura de pinzas flexibles permite un ajuste conveniente para diferentes grosores de papel.
- Sistema de lubricación centralizada: Los componentes principales de transmisión se lubrican automáticamente, lo que ayuda a mantener la precisión de la máquina y a extender su vida útil.
- Sistema neumático de bloqueo de la rasqueta: La estructura de bloqueo neumático mantiene la presión de la rasqueta uniforme durante la impresión, lo que genera una transferencia de tinta más constante y una calidad de impresión estable.
- Acabado duradero de la máquina: El cuerpo de la máquina cuenta con un acabado de imprimación ecológica, esmerilado fino, pulido, pintura en aerosol y una capa protectora transparente final, lo que otorga al equipo una apariencia limpia y duradera para entornos de impresión profesionales.
La máquina serigráfica automática de cilindro de parada de la serie GST es una opción práctica para los impresores que necesitan una alimentación de papel estable, un registro preciso, un rendimiento de acabado UV eficiente y un rendimiento de producción fiable para aplicaciones de embalaje, impresión por transferencia y impresión especializada.
-

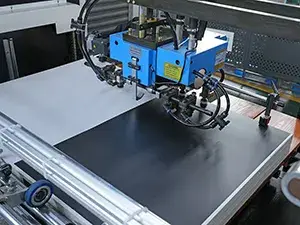

Alimentador de hojasEl alimentador de hojas utiliza un sistema de alimentación estilo offset de cuatro succiones y cuatro avances para garantizar una alimentación estable de papel delgado, papel grueso y materiales laminados. El diseño de caucho de succión de doble capa proporciona un rendimiento de recogida más potente, lo que permite al alimentador manipular sustratos ligeramente irregulares de forma más confiable. Con una estructura de alimentación sin ejes accionada por servomotor, el alimentador de hojas ofrece una transferencia de hojas más fluida, una mejor precisión de alimentación y un funcionamiento más estable durante la impresión serigráfica automática a alta velocidad.
-

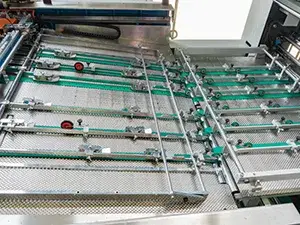

Mesa de alimentaciónLa mesa de alimentación de acero inoxidable importado puede reducir eficazmente la electricidad estática y la fricción. La rueda de caucho o nailon permite ajustar de manera flexible el grosor de las hojas. La mesa de alimentación por vacío con banda perforada garantiza una alimentación fluida. El sensor instalado puede apagar la operación tras detectar un posicionamiento incorrecto o falta de material.
-

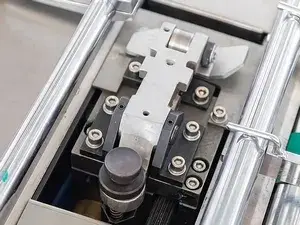

Escuadra de tiro y empuje de nuevo diseñoEl sistema de escuadra de tiro y empuje de nuevo diseño permite a los operadores cambiar entre el posicionamiento por tiro y por empuje mediante un control neumático de un solo toque. Este diseño facilita un ajuste rápido para papel delgado y grueso, lo que proporciona a la máquina serigráfica automática de cilindro de parada un posicionamiento de hojas más estable y cambios de producción más fluidos.
-

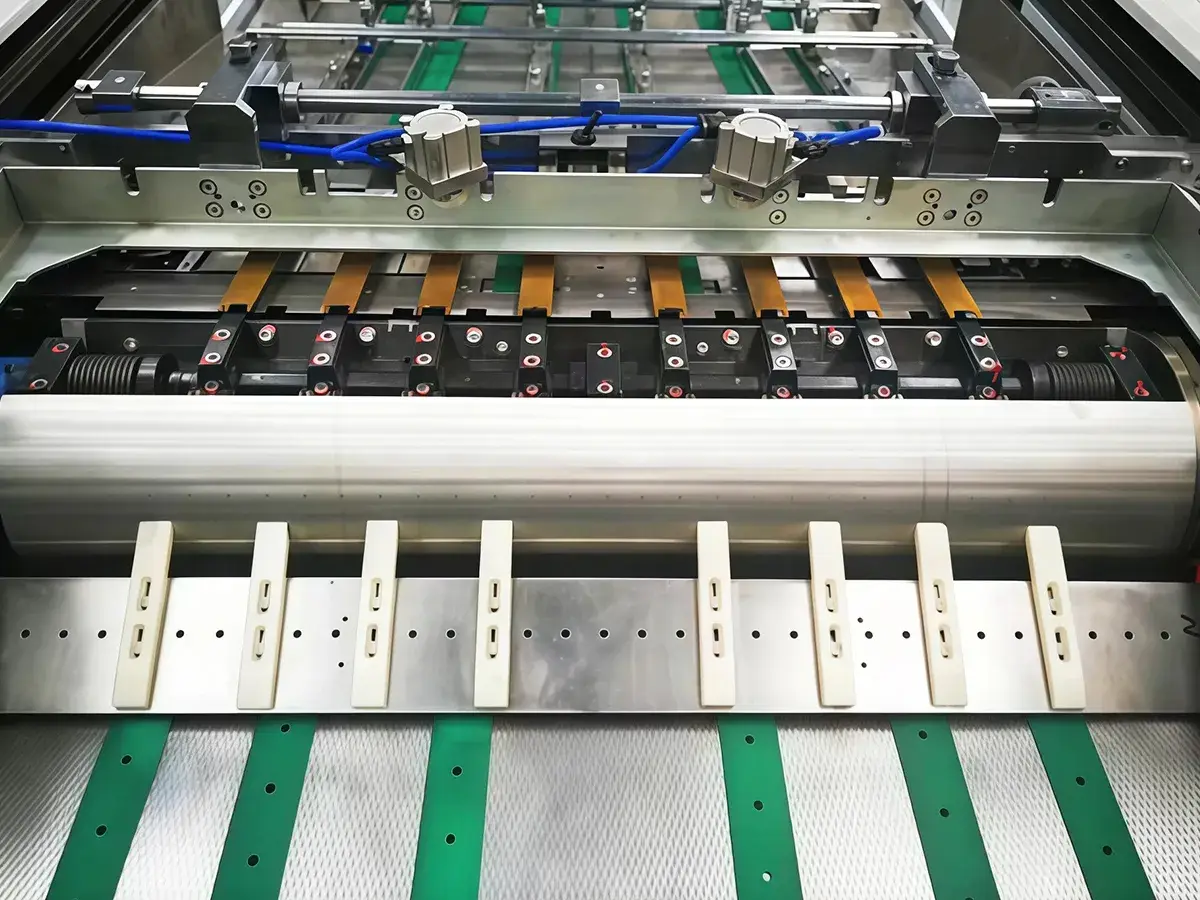

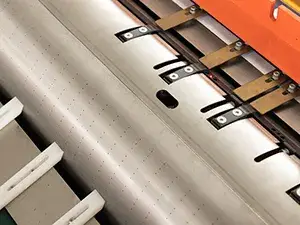

Cilindro de Acero InoxidableEl cilindro de impresión de acero inoxidable es complejo y duradero. El cilindro de acero inoxidable cuenta con un diseño de dedos flexibles con componentes de vacío y soplado de aire, lo que garantiza ajustes rápidos para diferentes grosores de papel.
-

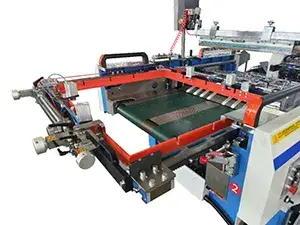

Bastidor de Serigrafía ExtraíbleLa estructura del bastidor de serigrafía extraíble facilita la limpieza y el mantenimiento durante la producción. El diseño de los ganchos de la malla mantiene la tensión de la misma de forma más uniforme, lo que favorece una transferencia de tinta estable y una calidad de impresión más consistente en la máquina serigráfica automática de cilindro de parada.
-

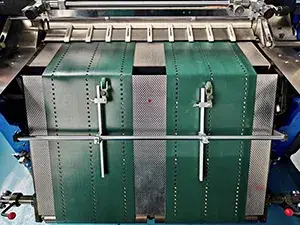

Mesa de Salida de PapelLa mesa de salida de papel utiliza correas dobles anchas con succión por vacío para manejar tanto hojas pequeñas como grandes de manera más estable. Este diseño reduce el riesgo de atascos de papel y daños en las hojas que pueden ocurrir con una estructura de correa única y estrecha.
Con un sistema independiente de control de frecuencia variable, la mesa de salida de papel admite un ajuste suave de la velocidad de entrega y garantiza que la hoja final no permanezca en la mesa después de la producción.
